Lampen Sockel

Technische Erläuterungen

Nennspannung (V) ist die Betriebsspannung bei der eine Lampe die angegebene Stromaufnahme, Helligkeit und Prüflabor-Lebensdauer aufzeigt.

Nennstrom (mA /A) ist der durch eine Lampe beim Betrieb mit Nennspannung fließende Strom. Er unterliegt der üblichen Herstellungstoleranz ± 10%.

Nennleistung (W) errechnet sich aus dem Produkt von Nennspannung und Nennstrom. Die übliche Herstellungstoleranz beträgt ±  10%.

Lichtstrom (MSCP) MSCP = mean spherical candle power – auf deutsch übersetzt die  mittlere sphärische Lichtstärke ist die allgemein übliche Anzeige der Helligkeit von Kleinlampen. Es ist eine Maßeinheit, die eine in der Mitte eines bestimmten Kreises angebrachte Lampe ausstrahlt. Die MSCP kann durch Multiplikation von 4 p (= 12,57) in Lumen (lm) umgerechnet werden:

Die Herstellungstoleranz beträgt ± 25%.

Wendelaufbau  Das Wendel ist der Licht ausstrahlende Teil der Lampe. Durch die unterschiedlichen elektrischen Daten der Lampen sind unterschiedliche Formen des Wendelaufbaus notwendig. Der Wendelaufbau wird in der Abbildung 1 ersichtlich. Dabei bedeuten:

S     = gerader Draht (nicht gewickelt)    - straight wire
C    = einfach gewickelter Draht             - coil
CC = doppelt gewickelter Draht             - coiled coil

Mittlere Lebensdauer (h) Die angeführte Lebensdauer wird in Stunden angegeben. Sie entspricht den unter genauen Laborbedingungen ermittelten Ergebnissen. Die Lebensdauer kann aufgrund von Spannungsschwankungen, durch mechanische Erschütterungen und die Umgebungstemperatur verkürzt werden. Bitte beachten Sie, dass gerade nach längerer Betriebsdauer Glühlampen auf Schocks und Vibrationen empfindlich reagieren. Durch entsprechende Einbaumaßnahmen der Lampen kann dies vermieden werden.

Gesamtlänge (MOL) MOL = measure over length - wird vom Boden der Lampe – oder vom Glasboden bei ungesockelten Lampen – bis zum Ende des Glaskolbens gemessen.

Größter Außendurchmesser (MOD) MOD = measure over diameter - ist die Abmessung des breitesten Teils der Bauform.

Verarbeitungshinweise für ungesockelte Lampen

Bei der Verarbeitung ungesockelter Lampen sollten die empfindlichen Stellen – die Einschmelzungen der Zuführungsdrähte in den Glaskörper – sorgfältig behandelt werden. Dabei dürfen diese Stellen nicht mechanisch z.B. durch Ziehen oder Biegen der Zuführungsdrähte, thermisch, etwa durch das Erhitzen der Drähte mit Heissluftgeräten oder chemisch z.B. beim Löten durch aggressive Flussmittel beansprucht werden. Dies führt zu Undichtigkeiten der Glühlampe.

Sollen die ungesockelten Lampen länger als sechs Monate gelagert werden, fügen Sie der Verpackung in der die Glühlampen gelagert werden, Trockenmittel hinzu und verschweissen Sie den Plastikbeutel. Dies gewährleistet ein einwandfreies Löten der verzinnten Anschlussdrähte.

Temperatur

Die Betriebs- und Umgebungstemperatur einer Glühlampe kann die Lebensdauer erheblich beeinflussen. Beim Betrieb der Glühlampe ist der größte Strahlungsanteil Wärmestrahlung. Diese Wärmestrahlung verursacht eine Temperaturerhöhung zwischen 10˚ und 55˚ C, die von der Größe der Lampentype abhängig ist. Eine mit permanent überhöhten Glaskolbentemperaturen betriebene Lampe hat - verbunden mit gleichzeitigem Lichtabfall und stetigem Stromanstieg - eine deutlich eingeschränkte Betriebsstundendauer.

Qualitätskontrollen

Jede Lampe wird folgenden Prüfungen unterzogen: Lebensdauer-, Vibration-, Schock-, Fall-, atmosphärischer Widerstandsprüfung, sowie Alter für dauerhafte und zuverlässige Funktion.


Vibrationsprüfung

Alle speziellen Erfordernisse werden vor und nach einer Vibration von 30 Minuten festgestellt. Während der Prüfungen ist die Glühlampe in Betrieb.
  Prüfbedingungen :
  Drehfrequenz: 2000 rpm
  Umfang: 2mm
Die Lampen werden aus einer waagrechten Fläche befestigt. Die Vibration steigt und fällt vorwärts, rückwärts, rechts und links.


Schockprüfung

Alle speziellen Erfordernisse werden vor und nach einer dreimaligen Schockprüfung festgestellt. Die Prüfbedingung lässt die Lampe aus einer zu bestimmenden oder festgelegten  Höhe auf eine 2 cm dicke Platte fallen. Während der Schockprüfung ist die Glühlampe in Betrieb.


Altern der Glühlampen

Das Altern auch Aging genannt, ist eine der wichtigsten und unerlässlichen Verfahren für die Qualitätsbeständigkeit der Lampen nach der Herstellung. Jede Lampe wird nach der Fertigung dauernd 4-16 Stunden bei Nennspannung eingebrannt, entsprechend ihrer mittleren Lebensdauer und Verwendung. Während der ersten wenigen Brennstunden bleiben die Merkmale der Glühlampe unbeständig. Alle speziellen Erfordernisse werden durch Auswahl nach dieser Prüfung erreicht. Weiterhin ist das Aging ein wichtiges Verfahren, um Kurzschlüsse und Undichtigkeiten zu finden, die bei nur kurzer Brennzeit nicht auftreten. Nur nach dieser Methode wird die Wendelauflage einer im Vakuum mangelhaften Lampe verdampfen und der schwarze Niederschlag zur Unterscheidung mit bloßem Auge auftreten.

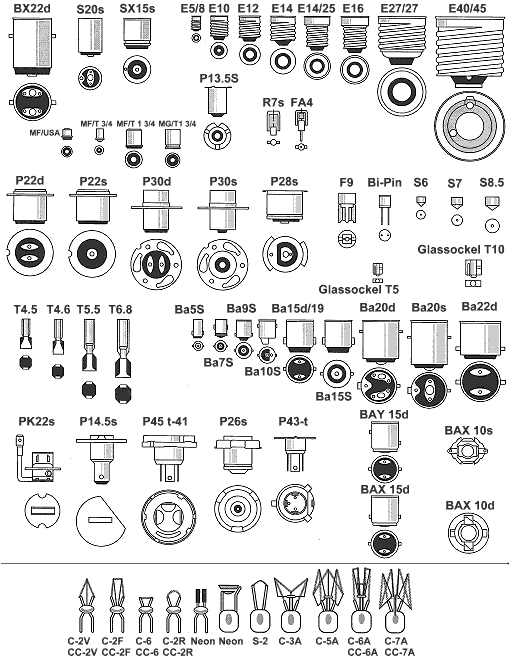

Lampensockel werden mit verschiedenen Buchstaben bezeichnen. Lampensockel sind in Leuchten eingebaut und dienen der Aufnahme und Fixierung der Lampe. Den Buchstaben folgen Zahlen. Diese Kombination gibt exakte Angaben über das Stück des Sockels, der für die Austauschbarkeit in der Fassung wichtig ist. Es werden Buchstaben in Großschrift verwendet, denen teilweise auch ein Buchstaben in Kleinschrift folgt.   Die Zusammensetzung der Buchstaben kennzeichnet die Sockelkonstuktion in der folgenden Verschlüsselung:     B =   Bajonettsockel BA = Bajonettsockel für  Fahrzeug Lampen, Flipperbirnchen   Zur Unterscheidung ob B oder BA Sockel ist folgendes zu beachten:   Die Standard- Stiftlänge misst 0,9 bis 1,1mm für Sockel B14, für Sockel BA 15 jedoch 0,64mm.     E =   Sockel mit  Schraubgewinde Diese findet man u.a. bei Energiesparlampen wie z.B. bei Kompaktleuchtstofflampe/Energiesparlampe F =   Sockel mit einzelnem herausragendem Kontaktteil- Stift, Flachstecker o.a. Eine Hülse aus leitendem Metall muss vom Kontaktteil isoliert sein. Verschiedene- Kontaktteil- Formen werden durch kleine Buchstaben nach dem Buchstaben f wie folgt bezeichnet:     a = zylindrischer Stift b = geriffelter Stift c = besondere Form des  Stiftes oder des hausragendem  Teiles.     G = Sockel mit 2 undgen - den Kontaktteilen (Stifte, Flachstecker u.s.w.) Eine Hülse aus leitendem Metall muss isoliert sein. Diese Sockelart findet man z.B. bei modernern Karamikbrennern für Schaufensterbeleuchtungen

Ba:  E:   F: G: K:   P: S: SV: T: W:

Die nachfolgende Gruppe umfasst die Bi-Post Sockel   K =   Sockel mit flexiblem           Anschluss(-kabel) P =   Prefocus-Sockel          (Einstellsockel) R =   Sockel mit vertieften Kontakten S =   Hülsensockel SV=  Hülsensockel mit konischem Ende T =   Sockel für Telefonlampen W =  Integrierter Sockel als Teil derLampe   Die Zahl nach derm Buchstaben/der Buchstabenkombination bezeichnet einen Circawert der grundlegenden Abmessung des Sockels.   Für B, BA,BM = den Durchmesser der Hülse   Für E = den Außendurchmesser des Schraubgewindes. Wie etwa bei einer Allgebrauchslampe oder anderen Lampen, die mit einem Drehsockel  ausgerüstet sind wie etwa E27 Leuchtmittel oder E14 Leuchtmittel  Für F = den Durchmesser des Kontaktteiles.   Für G = den Kontaktteil- Abstand. Bei 2 den Abstand der Kontaktmitten. Bei mehreren den Durchmesser des Kreises, auf dem die Mitten der Kontakte liegen.   Für K= den Durchmesser der Hülse   Für P= den Durchmesser oder anderes wichtiges Maß des Teiles, durch den der Sitz der Lampe in jeder Lampe definiert wird.   Für R= der größte Durchmesser des Teiles   Für S= den Durchmesser der Hülse, die das Maß angibt.   Für SV= der Durchmesser der Hülse.   Für T= die äußere Breite über die Kontaktflächen.   Für W= die gemeinsame Dicke von Quetschung und einem Kontaktdraht.
